雙路DVI KVM高清視頻編碼器

分類:雙路KVM視頻編碼器

描述:

支持MST/SST擴展模式 4K超高清DVI接口 USB2.0 雙向音頻 RS232 150米延長器
全國熱線

0755 86120002

簡介 / Introduction

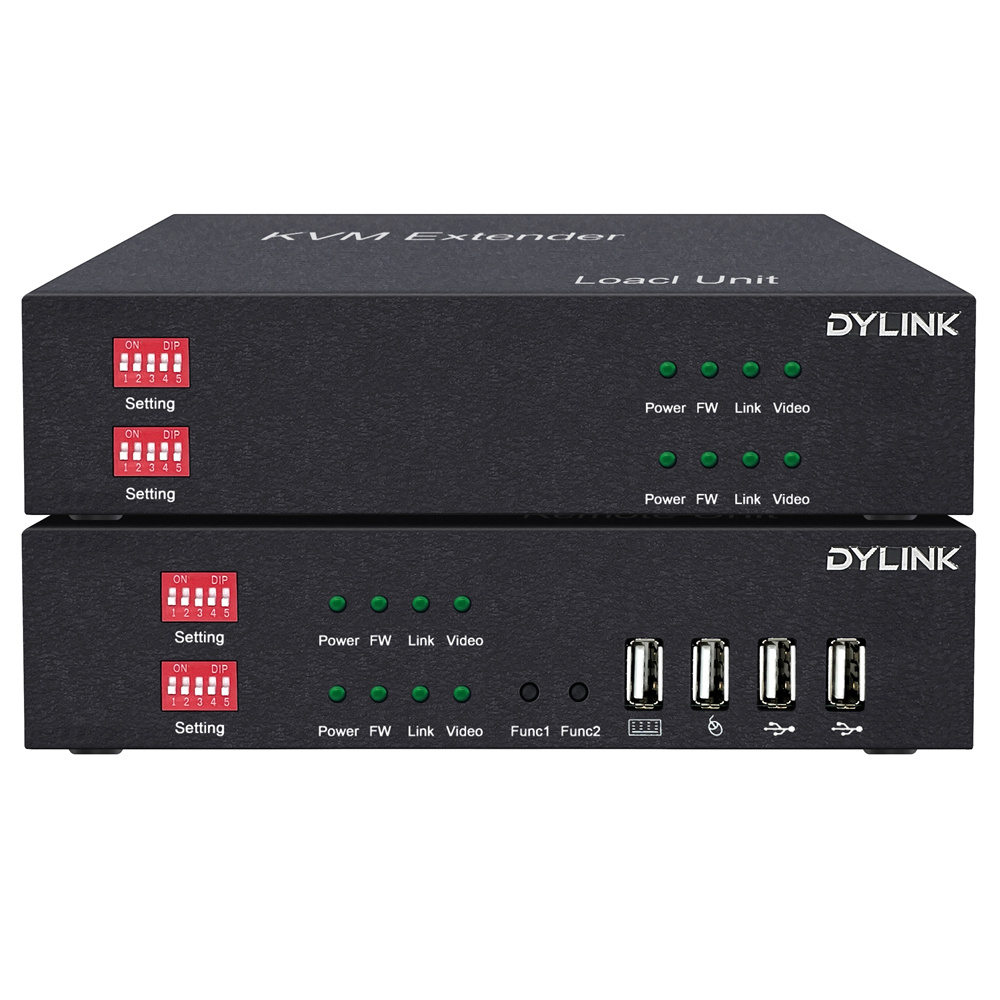

展示


雙路DPKVM高清視頻編碼器

DY-EX2M22D



產品概括

4K KVM over IP高清視頻編碼器,是一款以IP為主通過網線連接的KVM視頻信號延長器。采用over IP KVM解決方案的專業功能,可通過內部網絡從遠程USB控制發送端訪問電腦系統。








4K雙路DPKVM高清視頻編碼器

1.整合兩路DVI視頻信號、USB鍵盤鼠標控制信號、USB2.0HUB功能(U盤、U KEY、打印機、移動硬盤、觸摸屏等USB設備)、RS232接口信號、音頻雙向信號、RJ45網口, 鐵殼機身于一體的網絡4K視頻KVM延長器;

2.采用千兆數字編碼技術,把設備的本地發送端連接電腦主機的視頻信號和控制信號等,通過網線連接(可傳輸150米,穩定4K30hz)至延長器的接收端 用戶可以在接收端使用操作電腦。

3.支持4K x 2K影像分辨率(最高可達3840 x 2160),提供超卓的影像顯示畫面。同時以極低延時的傳輸能力提供優質的視頻畫質??梢詮V泛應用于教育、銀行證券、醫療、保密辦公等領域。

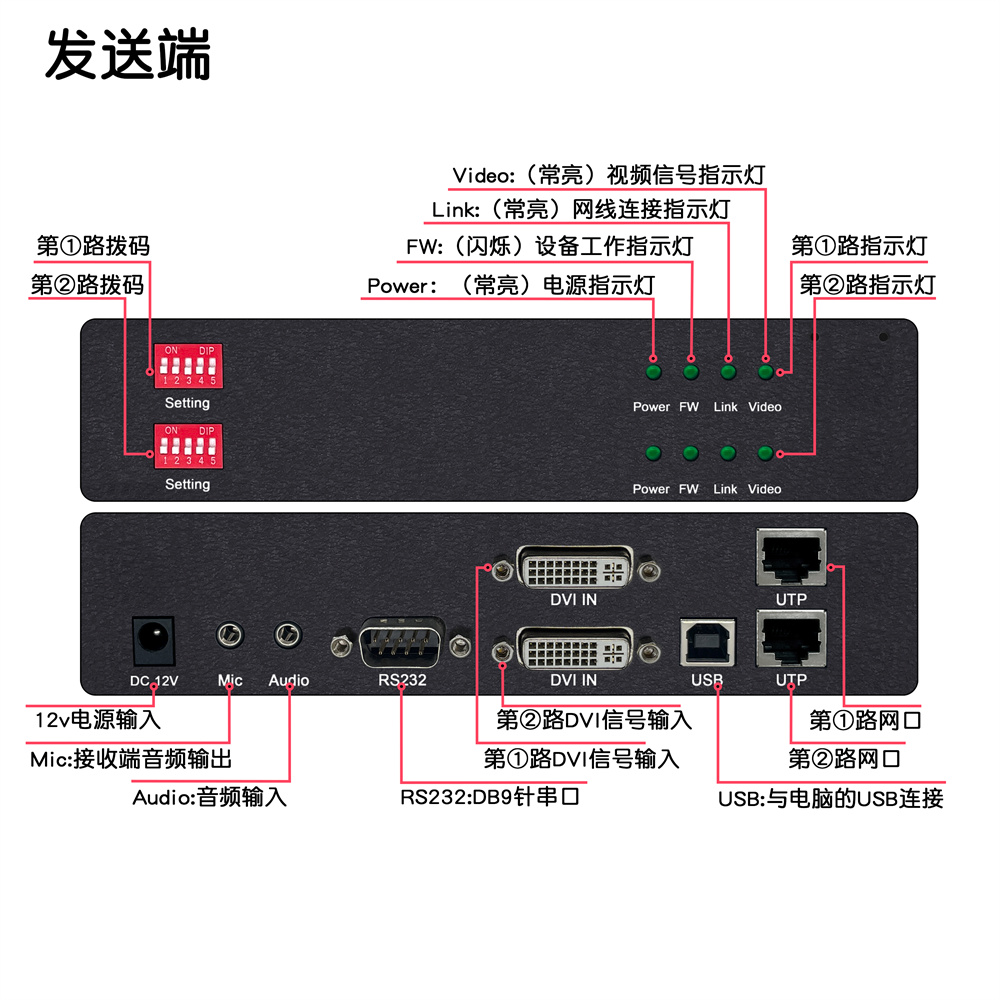

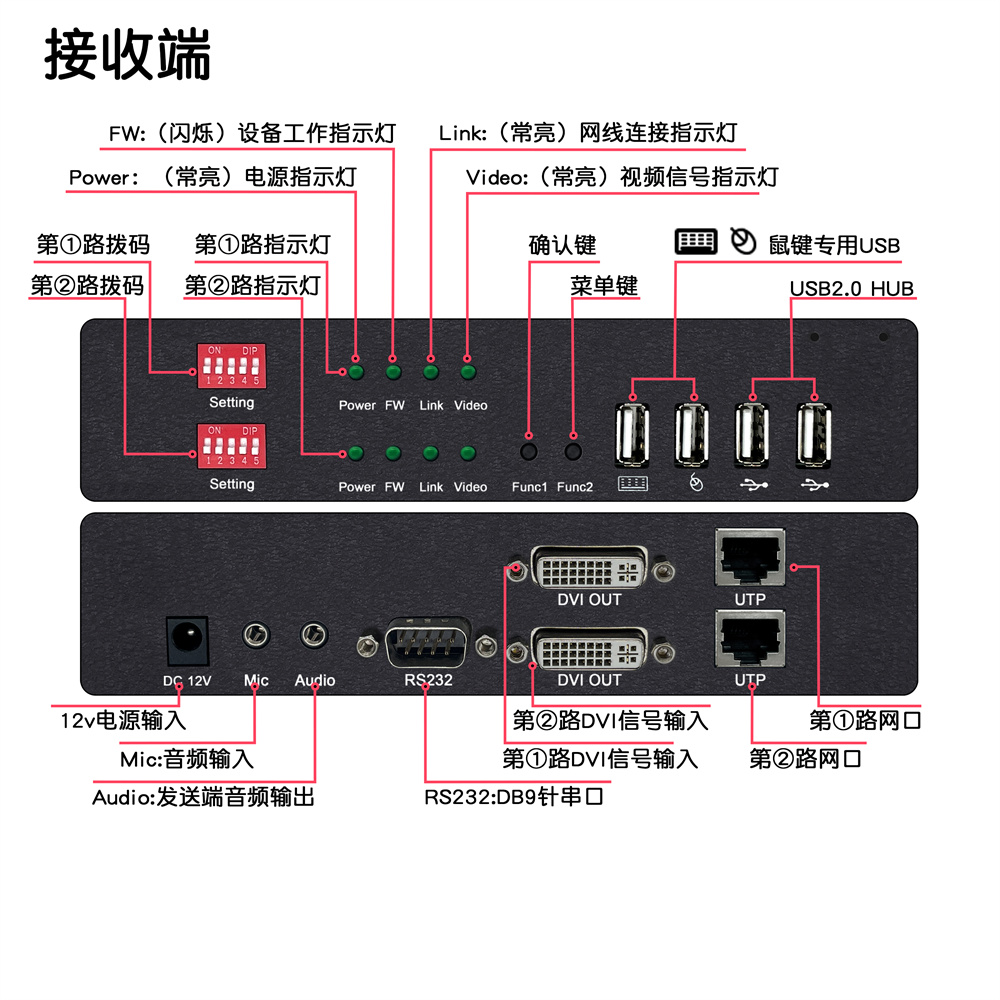

接口示意圖






接口介紹DY-EX2M22D-L.jpg接口介紹DY-EX2M22D-R.jpg功能特性

●采用千兆數字編碼技術,圖像清晰流暢延時??;

●獨立雙向音頻傳輸;

●USB 2.0 HUB功能(U盤、打印機、無線鍵鼠、觸摸屏等USB設備);

●采用RJ45網口傳輸,可傳輸150米;

●熱插拔設計,即插即用;

●支持3840 x 2160@30Hz,并向下兼容多種常規分辨率;

●超強4個USB接口設計,支持大容量USB設備使用需求;

●可過交換機、也可以直連

●可混搭,發送端可以與不同視頻信號接口的接收端連接

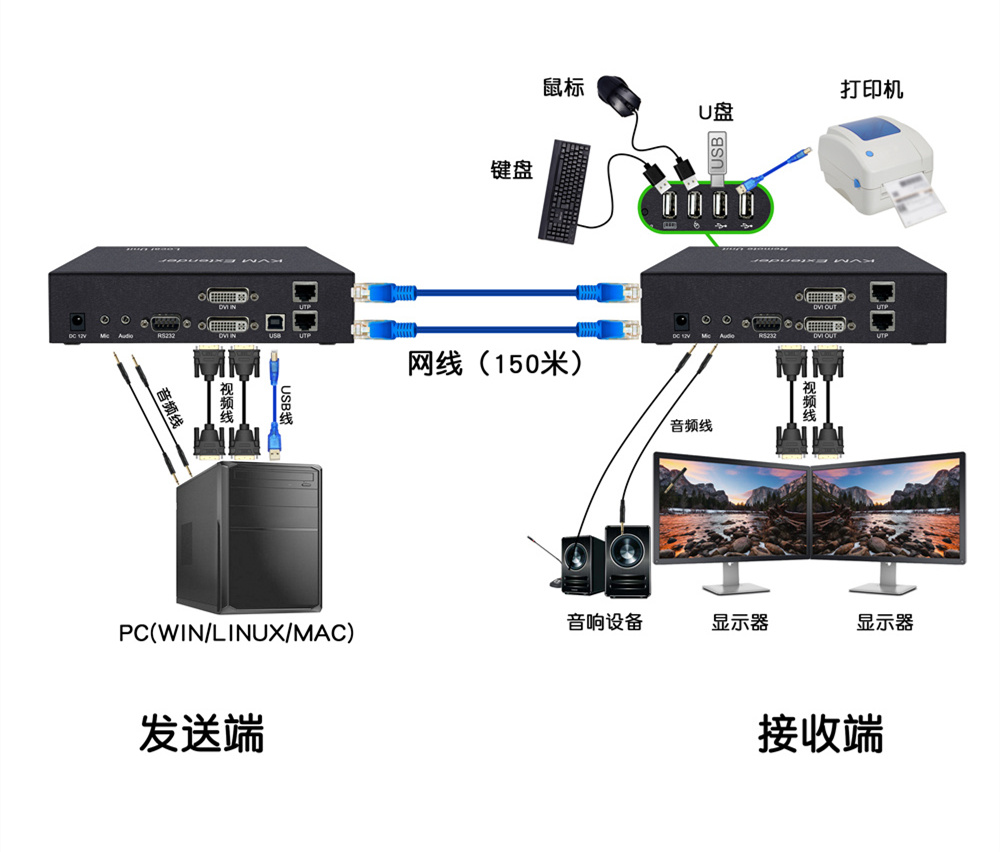

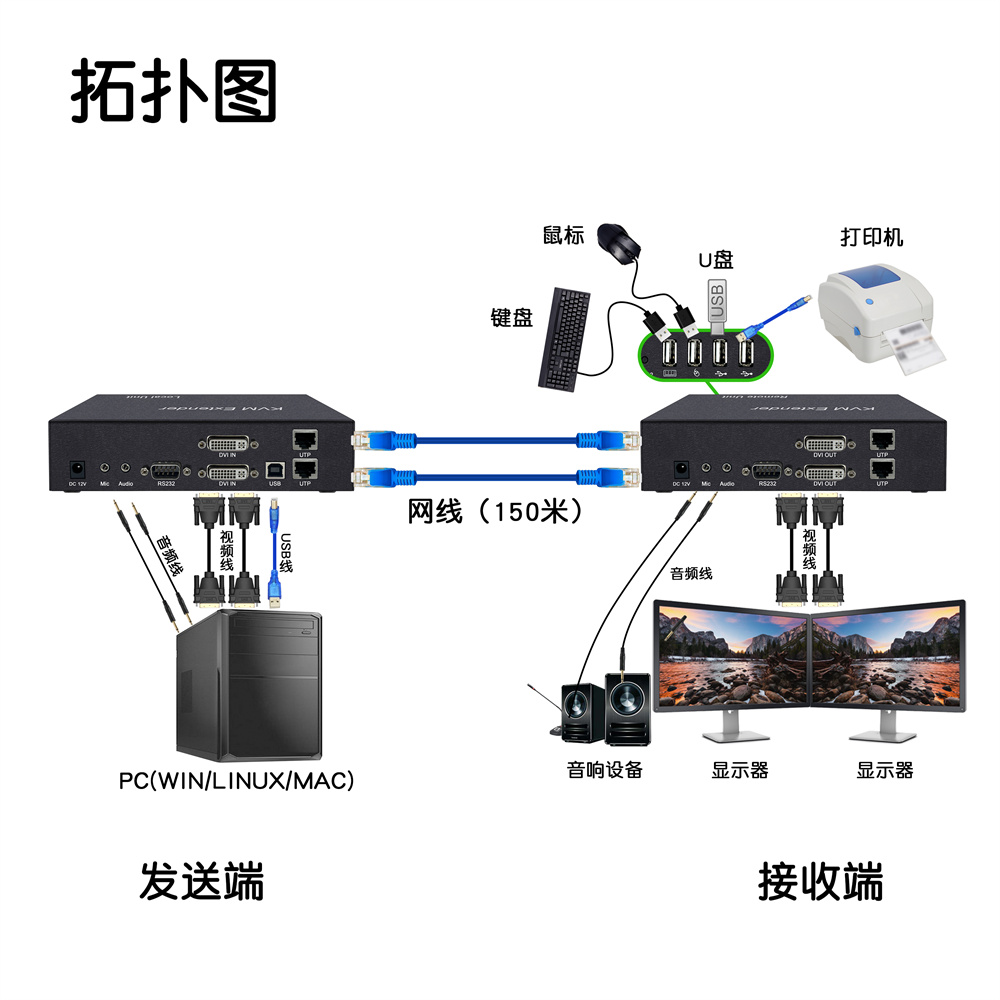

連接示意圖






個性化產品定制

產品

功能

標準版

4K+4USB2.0+音頻

串口版

4K+4USB2.0+音頻+RS232

USB1.1功能

4K+2USB2.0+音頻+2USB1.1

遠程開關機

4K+4USB2.0+音頻+遠程開關機


裝配清單

感謝您使用我公司產品,打開包裝請先清對產品裝箱單

產品裝箱明細單:

√ KVM延長器發送端

一臺

√ KVM延長器接收端

一臺

√ 視頻線

兩條

√ 音頻線

一條

√ USB A對B線

一條

√ 12V/2A電源適配器

兩個

√ 保修卡合格證

各一份




連接操作

1.首先確認發送端和接收端的撥碼開關的編碼是否一致

2.發送端使用標準視頻線、USB線、音頻線連接受控主機;

3.接收端連接顯示器、音頻設備、USB鍵盤鼠標及USB設備;

4.發送端與接收端之間通過網線線連接;

5.接通發送端及接收端電源;

6.發送端與接收端通過指示燈顯示連接狀態;

7.支持熱插拔,不需KVM關閉電源即可隨時增加或移除受控設備;

8.跨平臺支持,支持Windows、Linux和Sun等主流操作系統。

注:更改撥碼后需要斷電重啟設備


產品參數


發送端

接收端

連接端口

DVI視頻輸入接口*2

DVI視頻輸出接口*2

RS232串口*1(功能選配)

RS232串口*1(功能選配)

USB B型口*1

USB A型口*4

音頻接口*1

音頻接口*1

麥克風接口*1

麥克風接口*1

網口*2

網口*2

指示燈

Video指示燈*1

Video指示燈*1

Link指示燈*1

Link指示燈*1

Power指示燈*1

Power指示燈*1

FW指示燈*1

FW指示燈*1

分辨率

最大支持3840*2160@30Hz

1920*1080@60Hz

最大支持3840*2160@30Hz

1920*1080@60Hz

電源

電源接口*1

電源接口*1

12V2A

12V2A

工作環境

推薦工作溫度:0~50°C

推薦工作溫度:0~50°C

存儲溫度:-20~60°C

存儲溫度:-20~60°C

濕度0~90%   RH, 無凝結

濕度0~90%   RH, 無凝結

物理特性

鐵殼

鐵殼

200*105*44.5(L*W*H)mm

200*105*44.5(L*W*H)mm




發送端

接收端

連接端口

DVI視頻輸入接口*2

DVI視頻輸出接口*2

RS232串口*1(功能選配)

RS232串口*1(功能選配)

USB B型口*1

USB A型口*4

音頻接口*1

音頻接口*1

麥克風接口*1

麥克風接口*1

網口*2

網口*2

指示燈

Video指示燈*1

Video指示燈*1

Link指示燈*1

Link指示燈*1

Power指示燈*1

Power指示燈*1

FW指示燈*1

FW指示燈*1

分辨率

最大支持3840*2160@30Hz

1920*1080@60Hz

最大支持3840*2160@30Hz

1920*1080@60Hz

電源

電源接口*1

電源接口*1

12V2A

12V2A

工作環境

推薦工作溫度:0~50°C

推薦工作溫度:0~50°C

存儲溫度:-20~60°C

存儲溫度:-20~60°C

濕度0~90%   RH, 無凝結

濕度0~90%   RH, 無凝結

物理特性

鐵殼

鐵殼

200*105*44.5(L*W*H)mm

200*105*44.5(L*W*H)mm


?
